节 电动装置的分类

   与其他阀门驱动装置相比，电动驱动装置具有动力源广泛，操作迅速、方便等特点，并且容易满足各种控制要求。所以，在阀门驱动装置中，电动装置占主导地位。

    阀门电动装置按输出方式分为多回转型（Z型）和部分回转型（Q型）两种，前者用于升降杆类阀门，包括：闸阀、截止阀、节流阀、隔膜阀等；后者用于回转杆类阀门，包括球阀、旋塞阀、蝶阀等，通常在90%范围内启闭。

    阀门电动装置按防护类型分为普通型和特殊防护型两大类。

    普通型电动装置的使用环境如下：（1）环境温度-25-40℃；（2）环境相对湿度≤90%.（25℃时）；（3）海拔≤1000m；（4）工作环境要求不含有腐蚀性、易燃、易爆的介质。

    如阀门的工作环境条件超过普通型电动装置所具有的能力时，需采用特殊防护型产品。这类产品根据其所处工作环境而具有多种型式。

    第二节 型号编制方法阀门电动装置的型号

   编制方法如下：代号说明：以汉语拼音字母表示电动装置的类型，Z为多回转型，Q部分回转型；以数字表示电动装置额定输出力矩（N.m）：以数字表示电动装置额定输出转速（r/min）或开关旋转90℃。的额定输出时间（s/ 90℃）；输出轴 转圈数（部分回转型不注）；防护型式（普通型不注）。

    如Z10-18/80B 表示输出力矩100 N.m、（10kgf.m）、输出转速18r/min， 输出转圈数为80的防爆型多回转的阀门电动装置。

    第三节 电动装置的选择及安装连接方式

   操作力矩操作力矩是选择阀门电动装置的主要参数。电动装置的输出力矩应大于阀门操作过程中所需的 力矩，一般前者应等于后者的1.2-1.5倍。因此，准确地掌握阀门所需的力矩是选择阀门电动装置的关键。然而，由于实际情况的复杂性，计算所得到的阀门力矩，误差往往都比较大；采用试验方法实测阀门的 操作力矩时，又受到试验系统条件和设备的限制，也受到阀门本身结构形式多样性的限制，很难取得典型的数据。

当启闭机在无荷载的情况下,三相电流不平衡不超过正负10%，并测出电流值。
对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
对于启闭机的主令控制器调整，必须闸门升降到上、下限位时的误差不超过1cm。
安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。

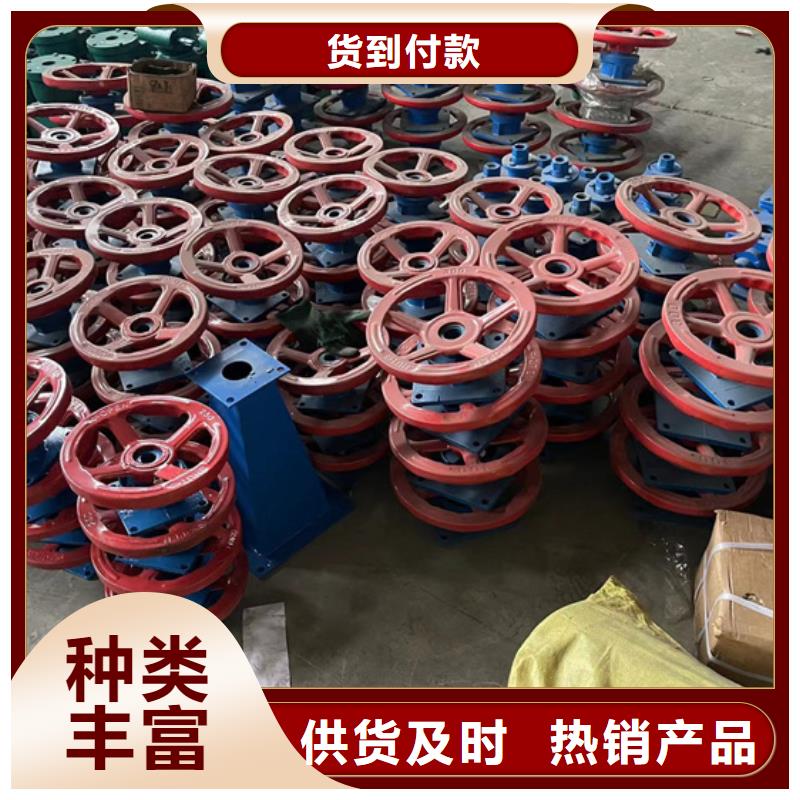

手摇启闭机的保养
  操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
   螺杆式启闭机操作前，对启闭机进行检查，各部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好。
